Stadt Zürich
1999 - 2003

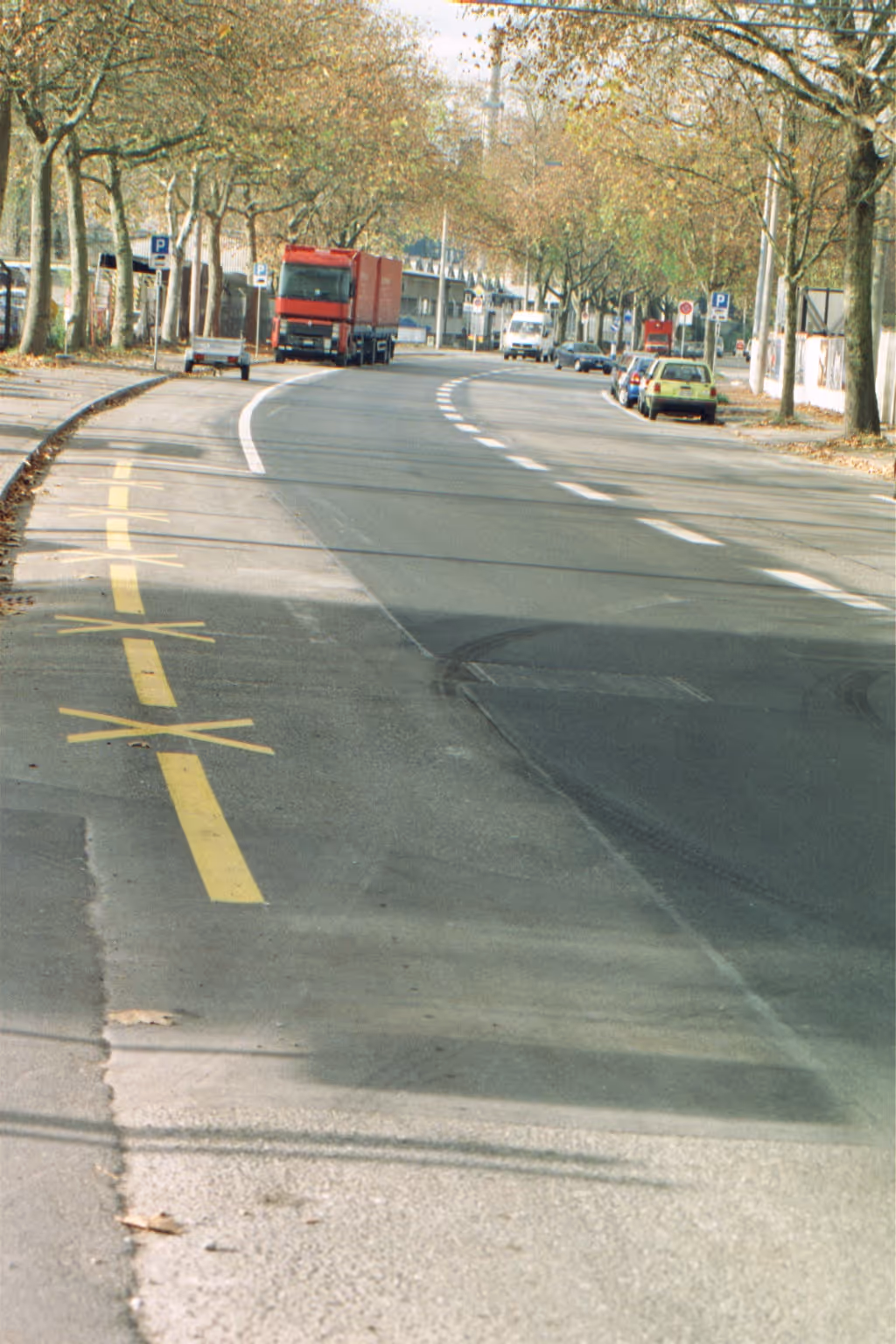

Sanierung Fernwärme Haubenkanal Hagenholzstrasse Zürich

Entdecken

Der Fernwärme Haubenkanal NW 450 in der Hagenholzstrasse ist eine Hauptversorgungsleitung der Fernwärme Zürich. Sie versorgt die Gebiete Oerlikon, Seebach und Affoltern. Der Haubenkanal wurde Mitte der Siebziger Jahre des letzten Jahrhunderts erstellt. Durch eindringendes Grundwasser waren die Gleitlager teilweise stark korrodiert und die Isolation erreichte durch die Feuchte die erforderten Werte nicht mehr (Wärmeverlust).

Der Haubenkanal im Bereich der Kehrichtverbrennung Hagenholz und der Karl Steiner AG (ca. 450 m), wurde in 4 Etappen saniert.

Etappen 1-3 (1999-2001):

Diese Sanierung wurde konventionell ausgeführt. Die bestehende Betonsohle wurde dabei saniert, die Gleitlager und die Isolation ersetzt, neue Haubenelemente versetzt und die Fugen mit einer Bitumenisolation abgedichtet.

Etappe 4 (2003):

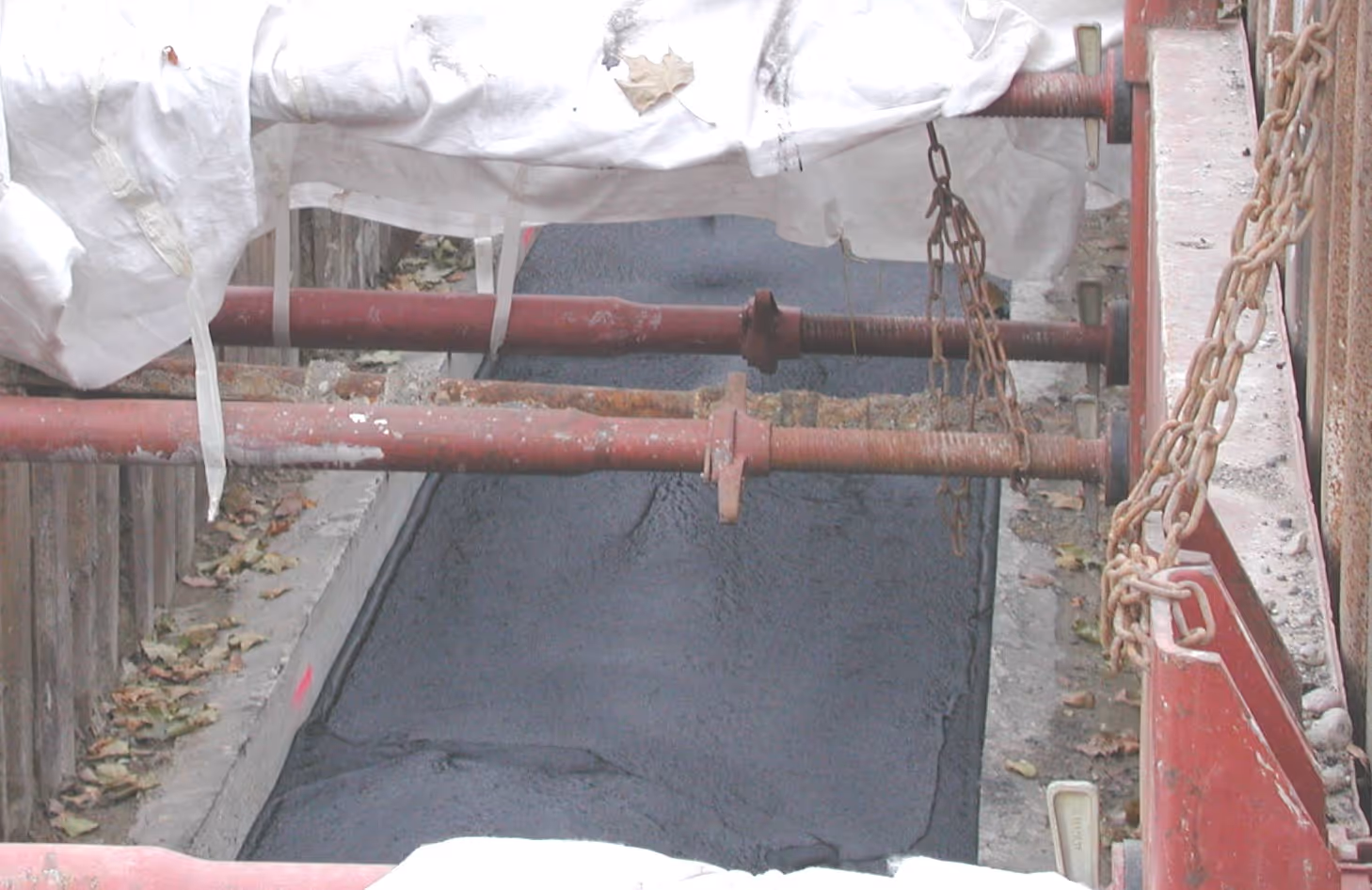

Die Sanierung erfolgte mit der, für die Schweiz, erstmals angewandten Leichtbitumen-Isolation (Lebit) saniert. Die Fa. Lebit-Etapart GmbH, aus Remscheid/D ist europaweit der einzige Anbieter dieses Leichtbitumengemisches, bestehend aus Bitumen und Kork. Diese ist umwelttechnisch unbedenklich und darf sogar in Trinkwassergebieten eingesetzt werden.

Das Sanierungssystem ist in der EU anerkannt. Die Dehnungen werden innerhalb der Bitumenmasse aufgenommen. Der Vorteil dieser Sanierungsmethode besteht darin, dass die Betonsanierung, das Ersetzen der Gleitlager sowie der Einbau von neuen Haubenelementen entfallen. Die Gesamtkosten können somit erheblich gesenkt werden.

Kompetenzbereich
Umwelt, Energie und Wasser
Bauherr
Stadt Zürich, Entsorgung und Recycling Zürich Fernwärme
Kosten
ca. 4.5 Mio CHF
Verantwortliche
Leistungsumfang
Projektierung
,
Bauleitung
,
