Bhf Zürich Altstetten
2014-2016

Westlink, Tower und Cube Entwässerungs-/Werkleitungskonzept

Entdecken

Mit folgender Ausgangslage wurden wir gebeten, ein Werkleitungskonzept zu unterbreiten: Die SBB AG, hat auf dem Areal WestLink beim Bahnhof Zürich Altstetten eine Überbauung mit vier Gebäuden realisiert. Mit den Gebäuden Tower und Cube der zweiten Etappe wurde das Gesamtprojekt abgeschlossen.

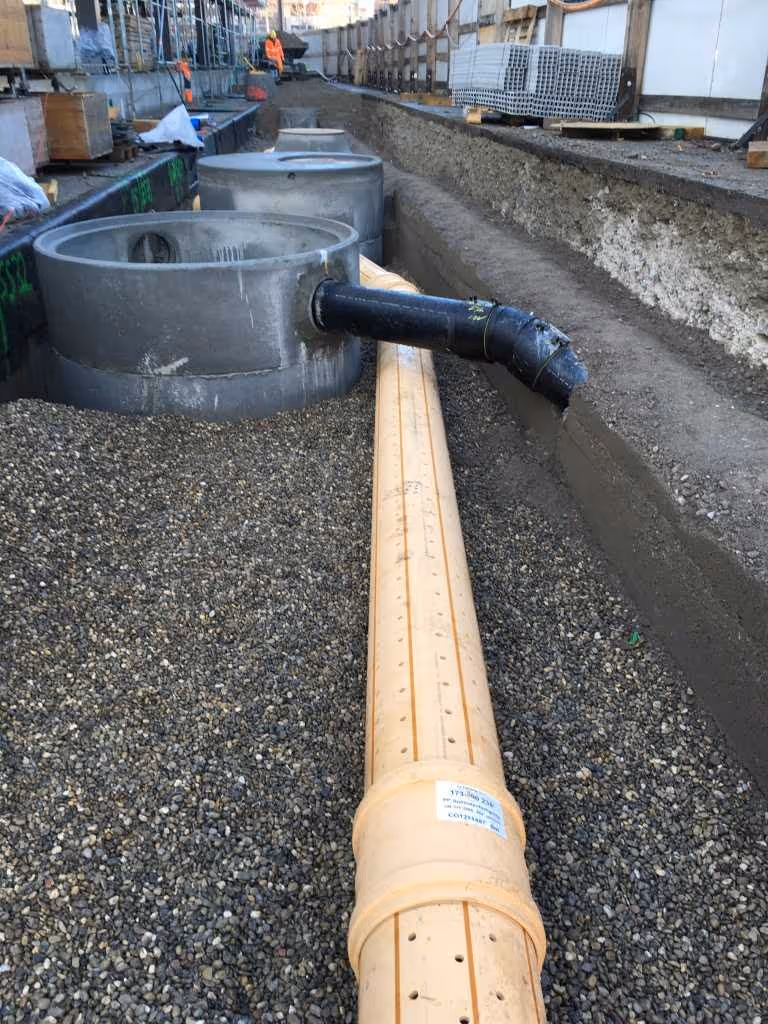

Sämtliches Meteorwasser muss auf dem Grundstück zur Versickerung gebracht werden. Unverschmutztes Regenwasser der Dachflächen wird in zwei unterirdischen Versickerungsanlagen entlang der Aargauerstrasse und dem SBB-Trasse versickert. Das verschmutzte Regenwasser der Umgebungsflächen wird oberirdisch über eine Humusschicht entlang dem SBB-Trasse versickert. Aufgrund der örtlichen Begebenheiten (Tiefgarage, hoher Grundwasserspiegel, grosse Freiflächen) sind die Platzverhältnisse für Versickerungsanlagen stark eingeschränkt. Um den Wasseranfall bewirtschaften zu können, sind mehrere Retentionsvolumen und eine Hebeanlage zur Beschickung der oberirdischen Versickerung erforderlich. Das Schmutzwasser wird an mehreren Punkten gesammelt und in die öffentliche Kanalisation geleitet.

Die Gebäude werden zudem mit Wasser, Elektro (Trafostation), Fernwärme/-kälte und Schwachstrom (Telekommunikation) ab den Haupttrassen der Aargauerstrasse erschlossen.

Das Gesamtprojekt umfasst folgende Teilprojekte:

  • Werkleitungskonzept

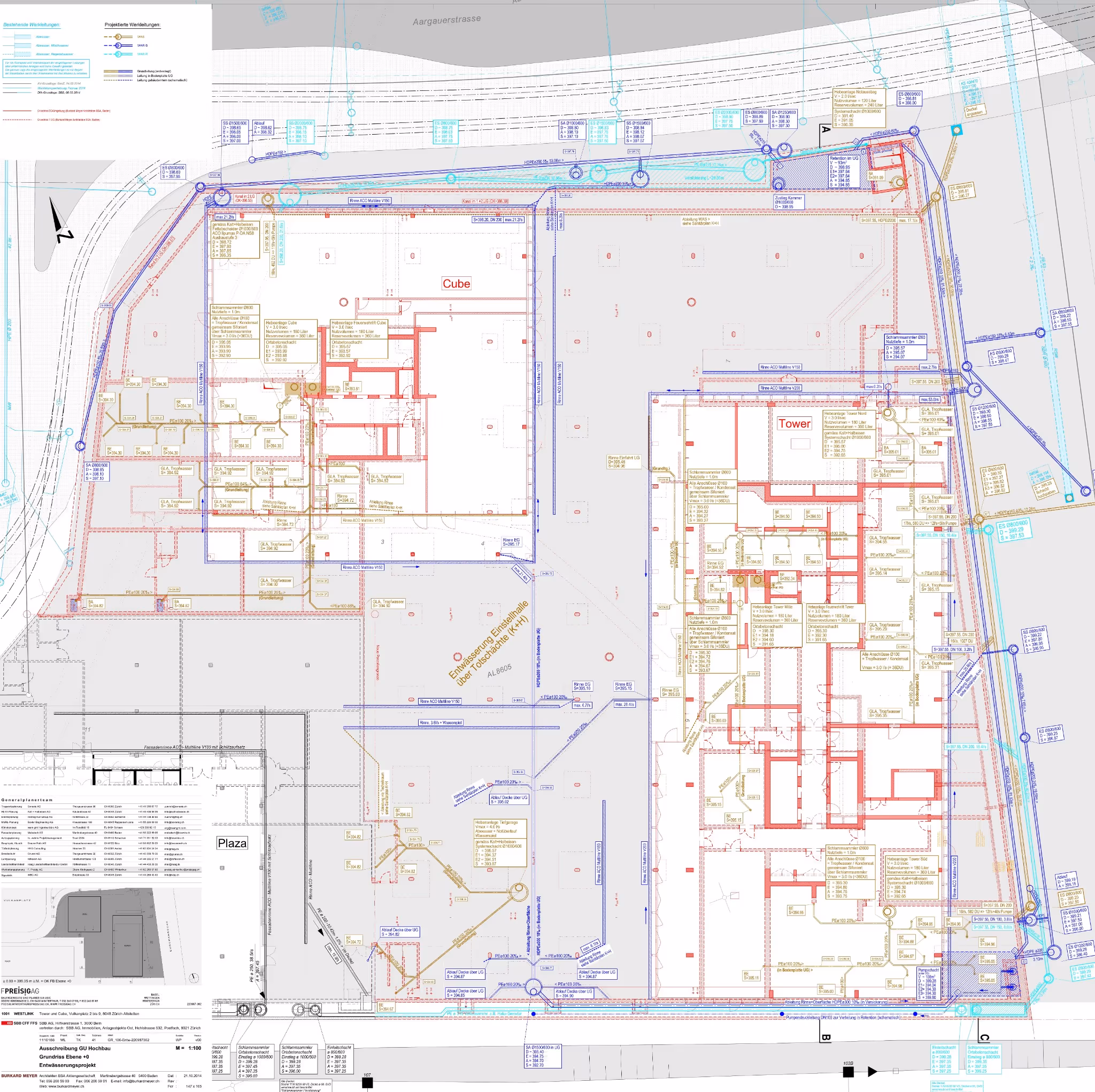

  • Entwässerungskonzept (Hydraulik, Bewirtschaftung, Retention/Versickerung)
  • Werkleitungskonzept
Kompetenzbereich
Verkehrsinfrastruktur
Bauherr
SBB AG, Development Anlageobjekte Ost, Zürich Auftraggeber und Generalplaner: Burkard Meyer Architekten AG
Kosten
ca. 1.1 Mio CHF
Verantwortliche
Leistungsumfang
Ausschreibung, Offertvergleich, Vergabeantrag
,
Realisierung
,
Projektierung
,
